Flight Panel para Msfs2020 V1

image-cover

Este proyecto se compone inicialmente de 3 placas Pcbs.
Se dispone así para no hacer una placa muy grande, segmentando las funcionalidades de cada placa.
Las 3 placas se conectan entre sí, controlando todo PcbMain.

Las placas son las siguientes.
- PcbMain: Placa principal donde se pone y se quita el arduino mega2560, y sus conectores de donde se derivan todos sus dispositivos.
- PcbKeys1: Placa donde se disponen el conjunto de pulsadores y encoders rotativos, así como 2 potenciómetros lineales para control de gases.
- Pcbleds1: Placa para controlar hasta 24 leds con 3 chips 74hc595 a través de 3 pines de datos, y un único pin para la luminosidad de todos los leds.


Además de los pulsadores, encoders rotativos y leds, hay es un conjunto de 6 displays de 7 segmentos y 8 dígitos, acompañados de codificadores rotatorios, que en conjunto controlan los parámetros del piloto automático.
Esto hubiera sido ideal para hacerlo en una placa de circuito impreso, pero su tamaño sería enorme y sería costoso. Está montado en un panel, y cada dispositivo está conectado a su conector PcbMain.

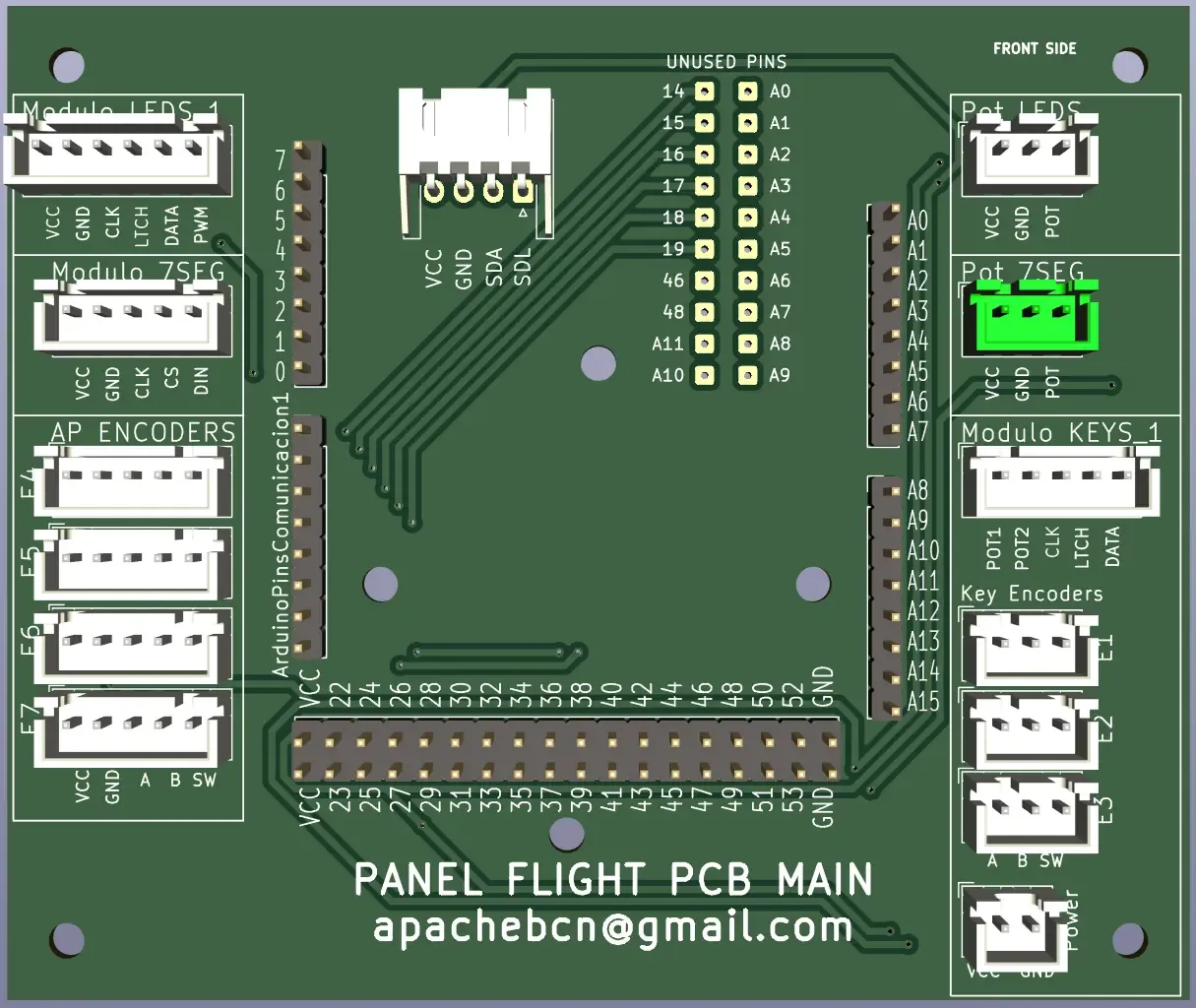

PcbMain de FlightPanel V1 en Kicad (cara frontal)
PcbMain de FlightPanel V1 en Kicad (cara frontal)

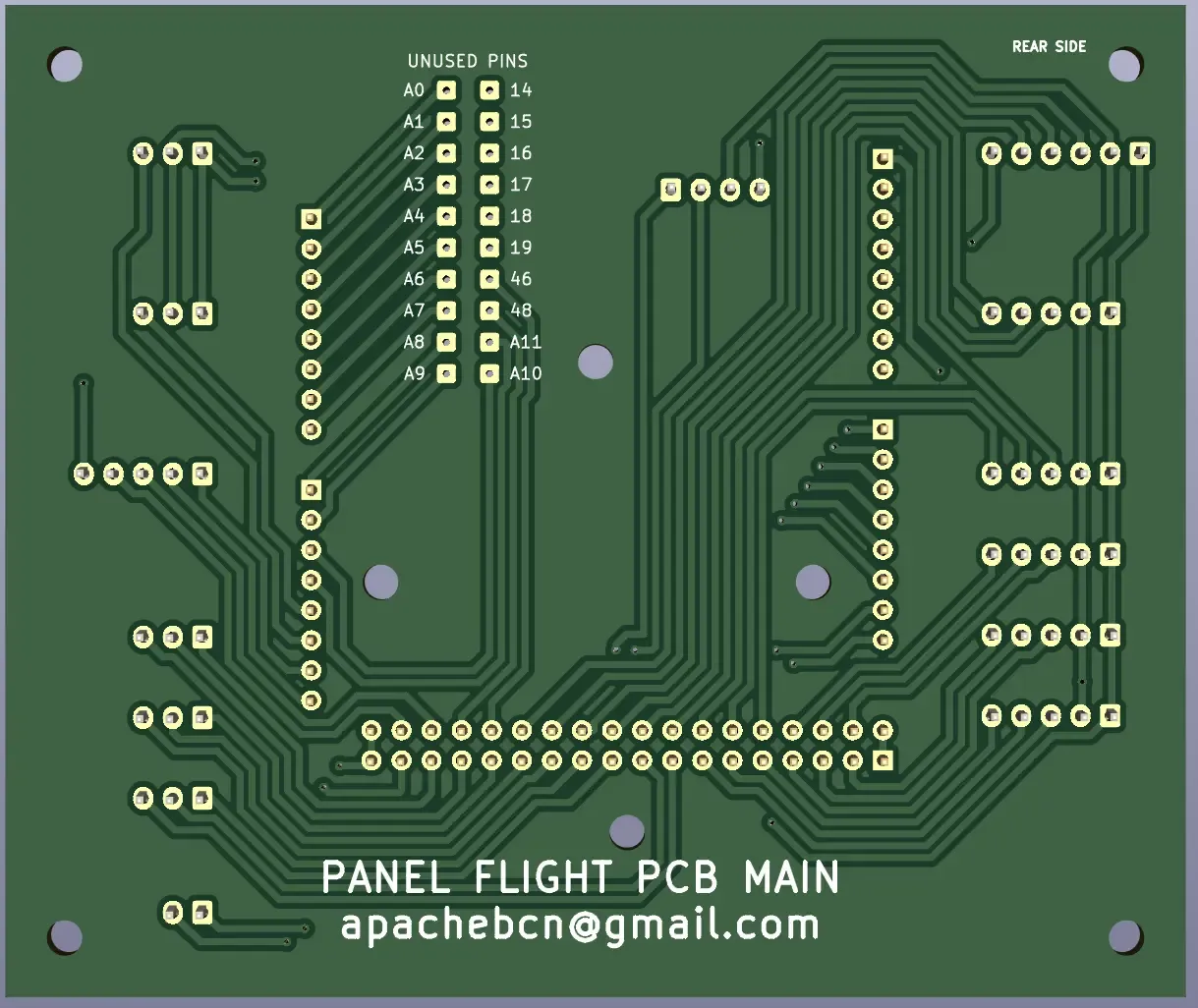

PcbMain de FlightPanel V1 en Kicad (cara trasera)
PcbMain de FlightPanel V1 en Kicad (cara trasera)

Pcb Main fabricado por JLCPCB

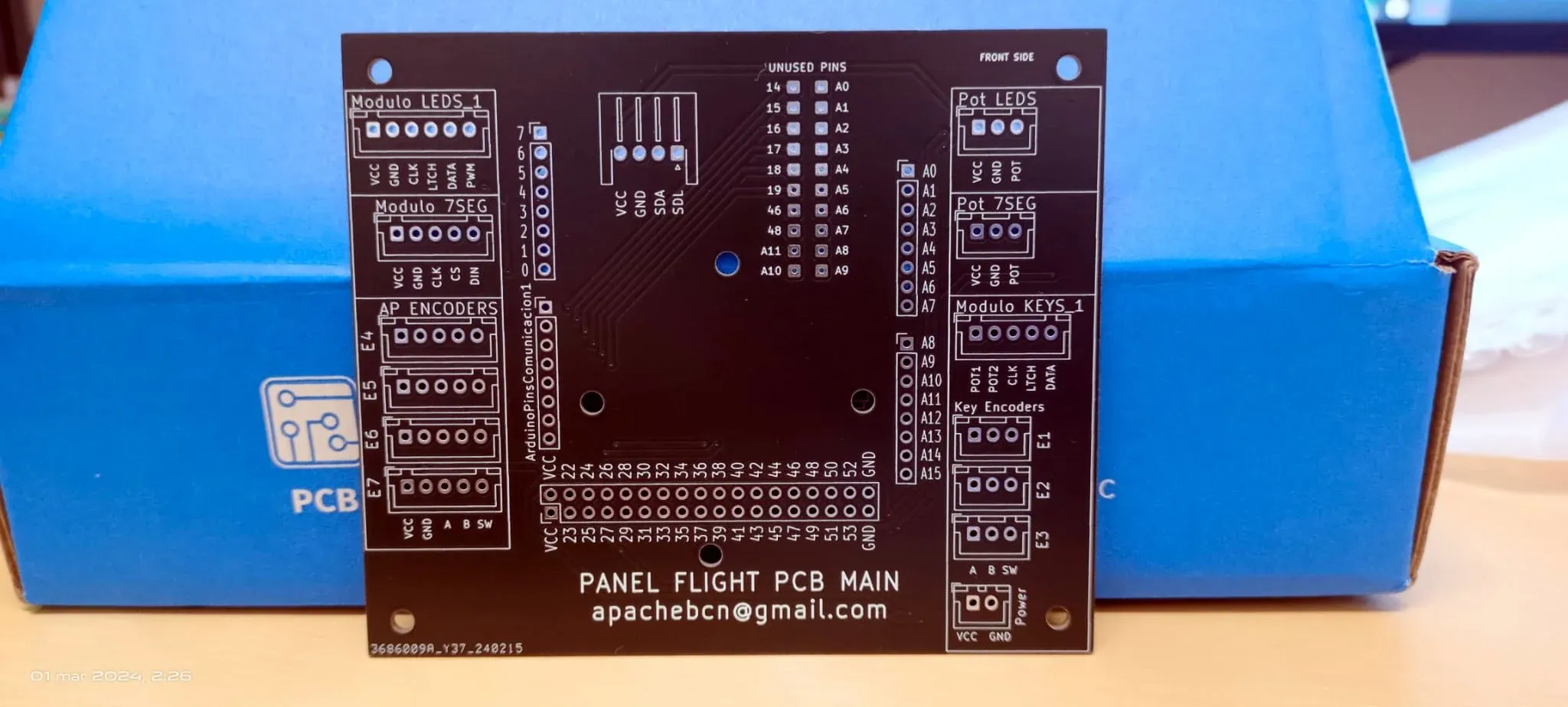

PcbMain de FlightPanel V1 fabricado en JLCPCB (cara frontal)
PcbMain de FlightPanel V1 fabricado en JLCPCB (cara frontal)

Pcb Main fabricado por JLCPCB y con los componontes montados

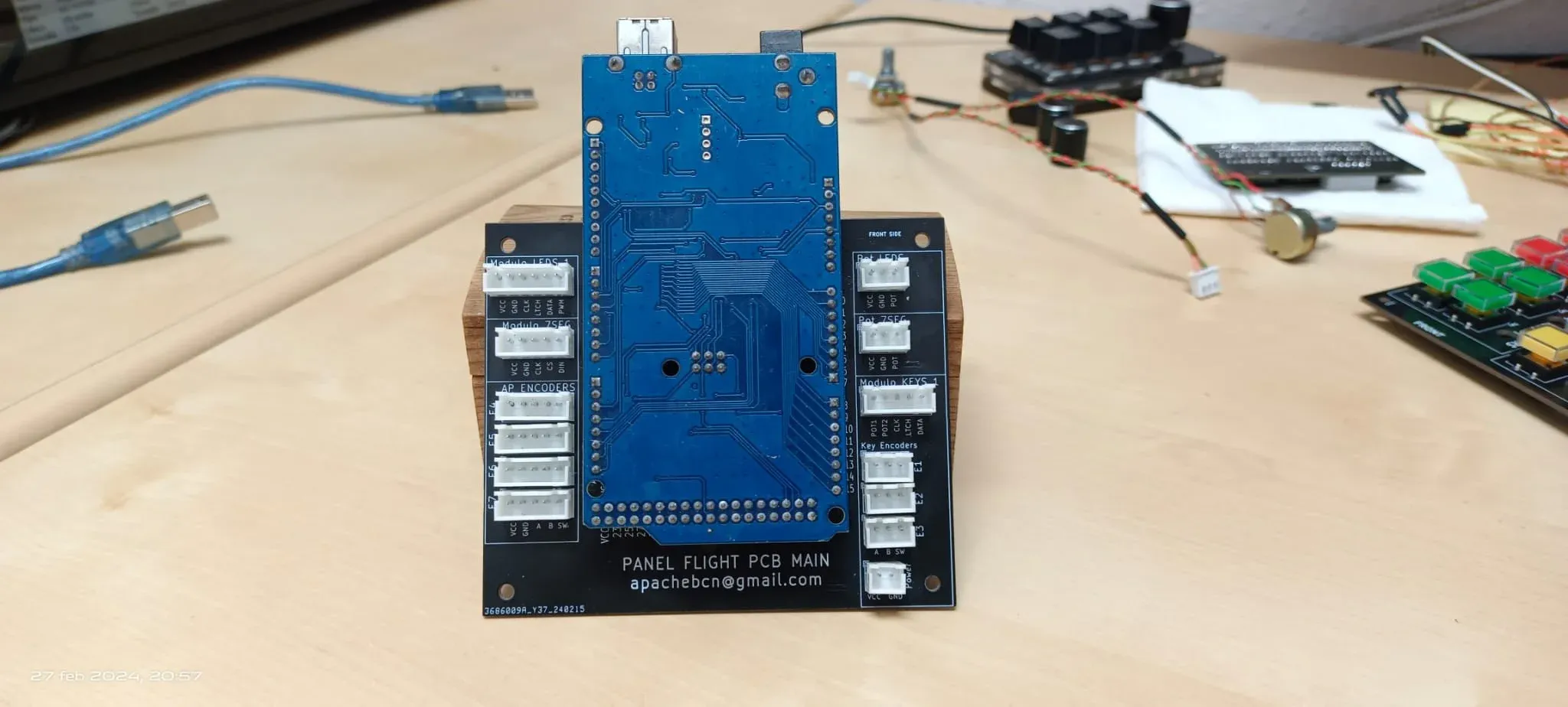

PcbMain de FlightPanel V1 fabricado en JLCPCB con los componentes soldados (cara frontal)
PcbMain de FlightPanel V1 fabricado en JLCPCB con los componentes soldados (cara frontal)

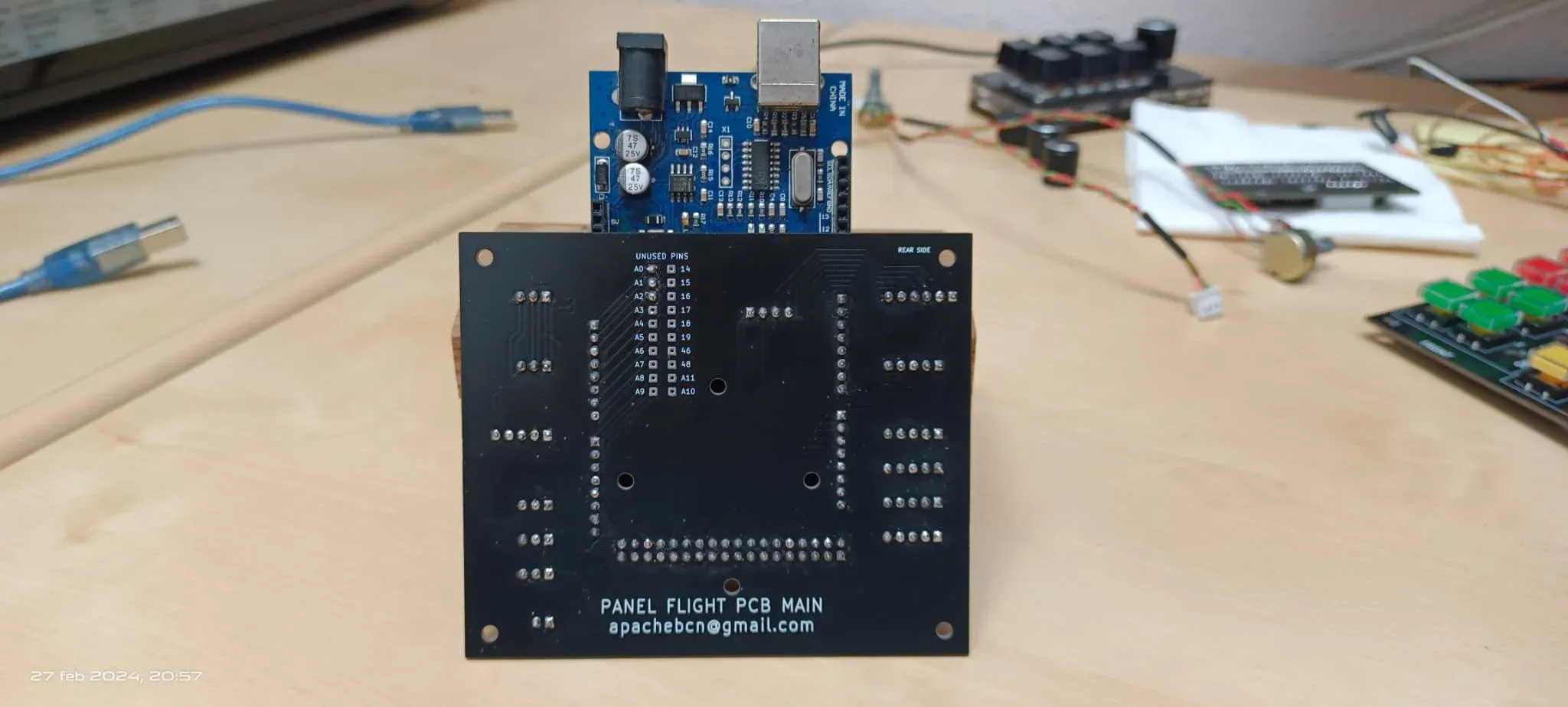

PcbMain de FlightPanel V1 fabricado en JLCPCB con los componentes soldados (cara trasera)
PcbMain de FlightPanel V1 fabricado en JLCPCB con los componentes soldados (cara trasera)

Pcb Keys1 con Kicad

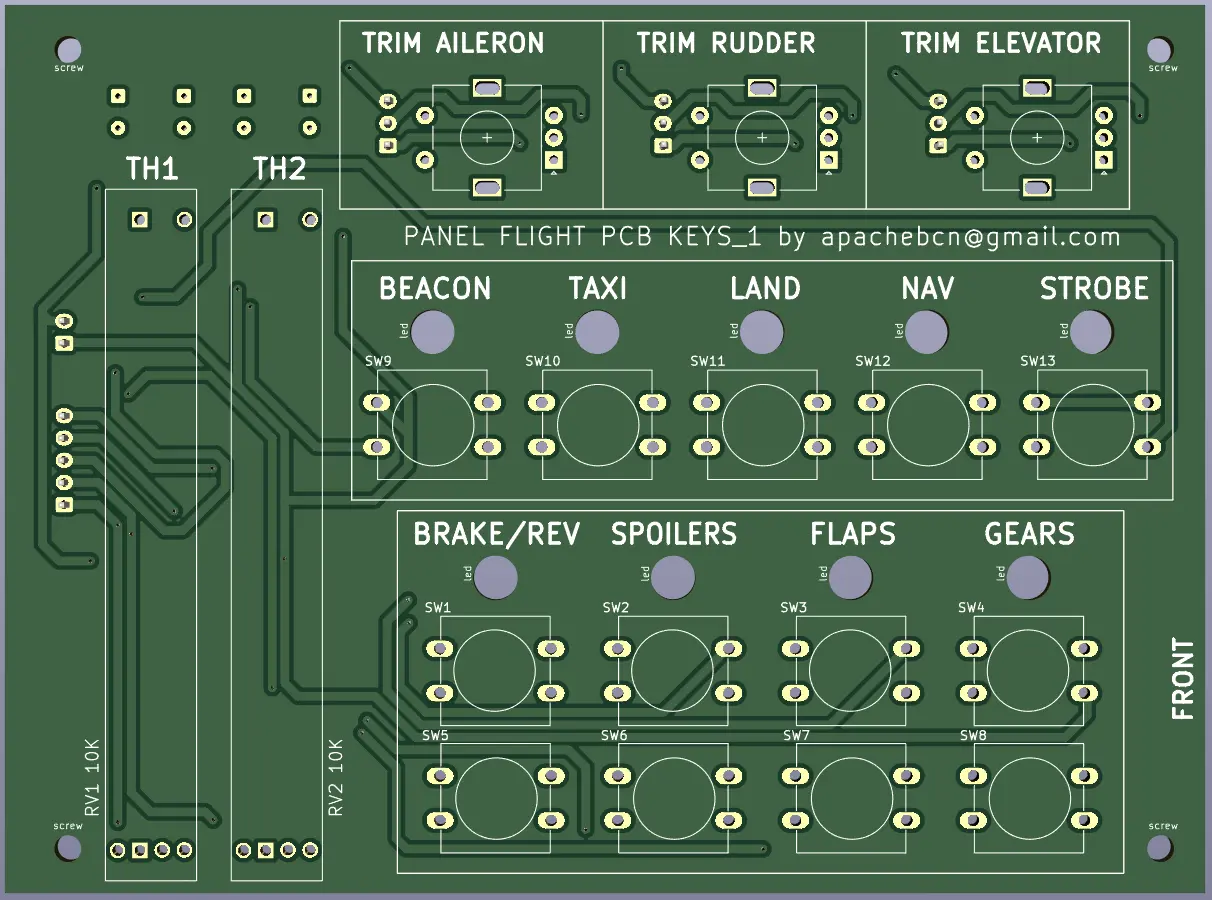

PcbKeys1 de FlightPanel V1 en Kicad (cara frontal)
PcbKeys1 de FlightPanel V1 en Kicad (cara frontal)

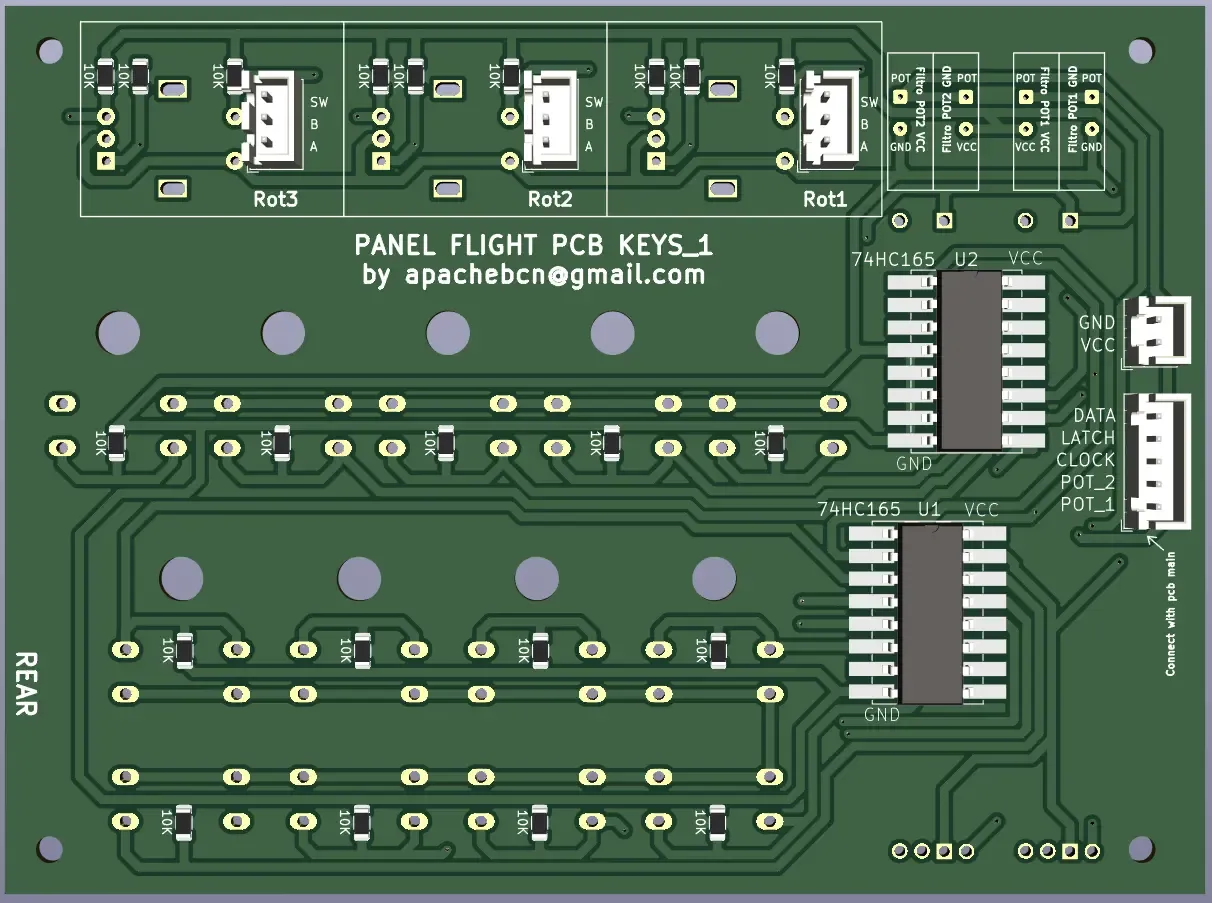

PcbKeys1 de FlightPanel V1 en Kicad (cara trasera)
PcbKeys1 de FlightPanel V1 en Kicad (cara trasera)

Pcb Keys1 fabricado por JLCPCB

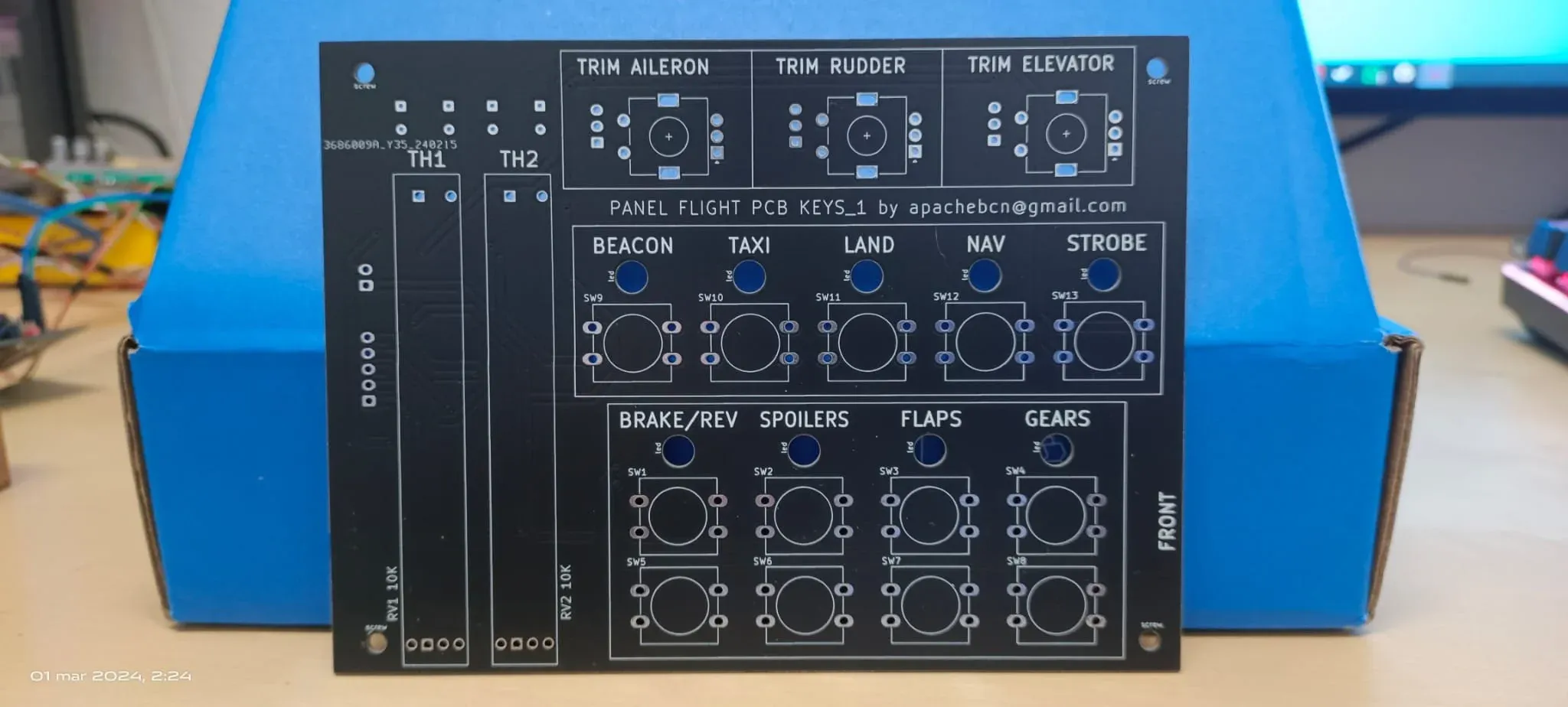

Pcb Keys 1 of Flight Panel V1 manufactured at JLCPCB with the components soldered (front side)
Pcb Keys 1 of Flight Panel V1 manufactured at JLCPCB with the components soldered (front side)

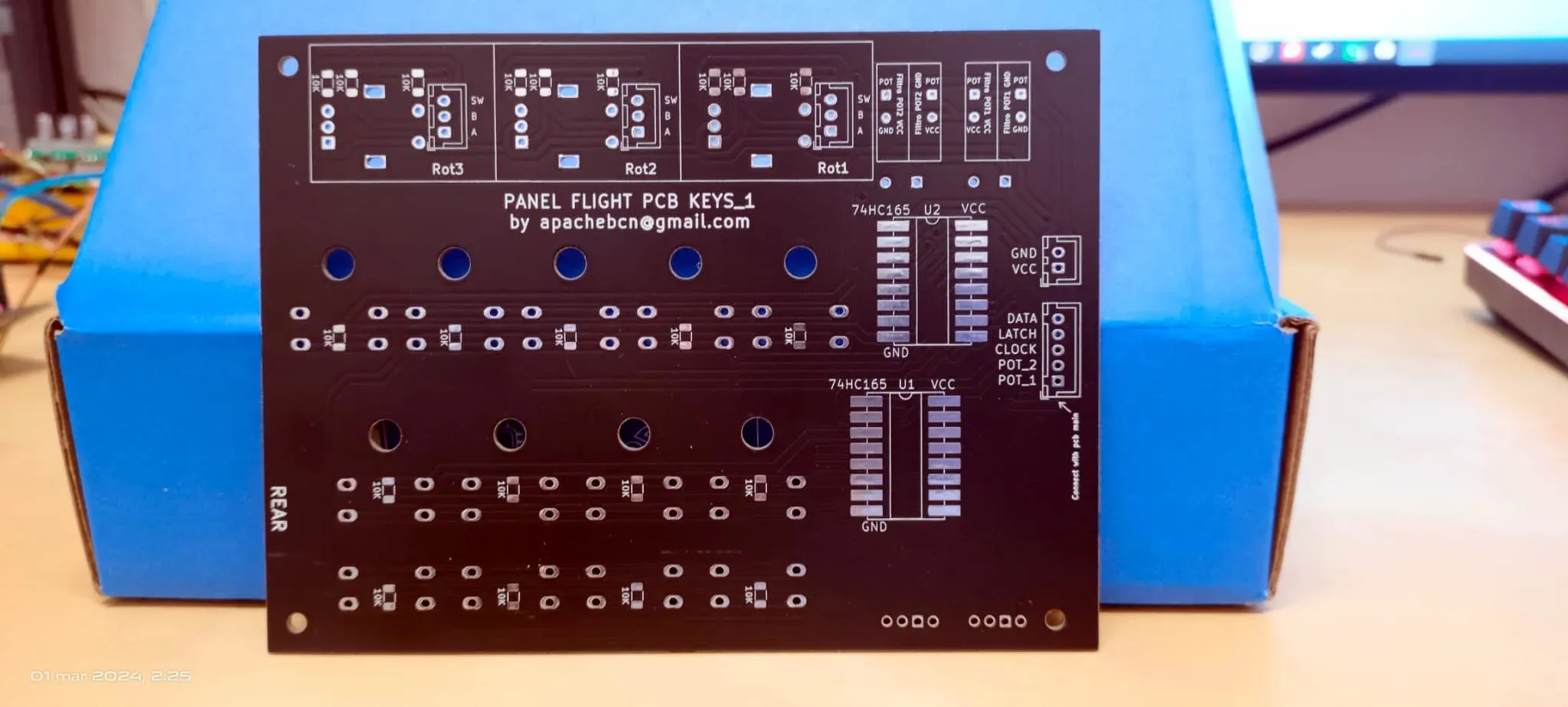

Pcb Keys1 de FlightPanel V1 fabricado en JLCPCB con los componentes soldados (cara trasera)
Pcb Keys1 de FlightPanel V1 fabricado en JLCPCB con los componentes soldados (cara trasera)

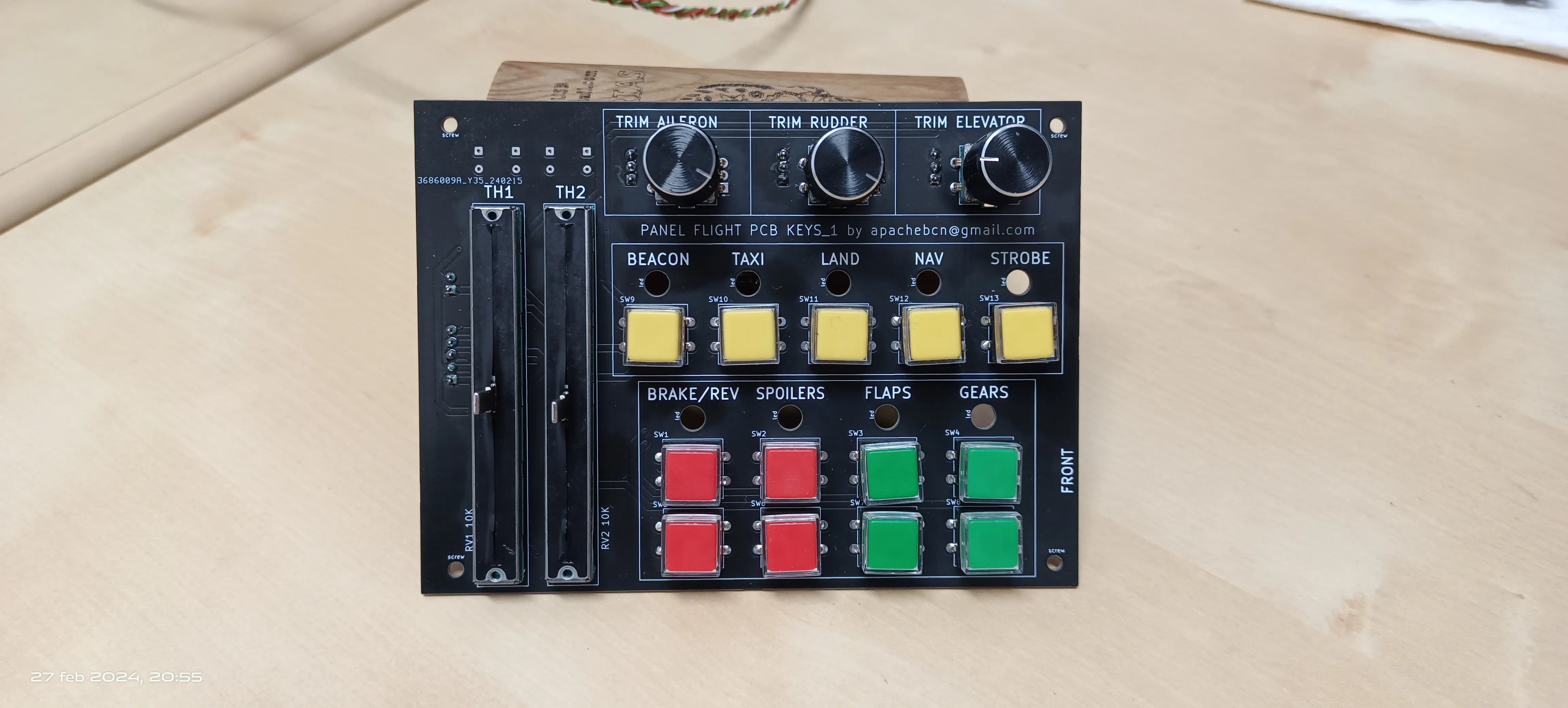

PcbLeds1 de FlightPanel V1 fabricado en JLCPCB (acabado con los accesorios)
PcbLeds1 de FlightPanel V1 fabricado en JLCPCB (acabado con los accesorios)

PCB LEDS1 con Kicad

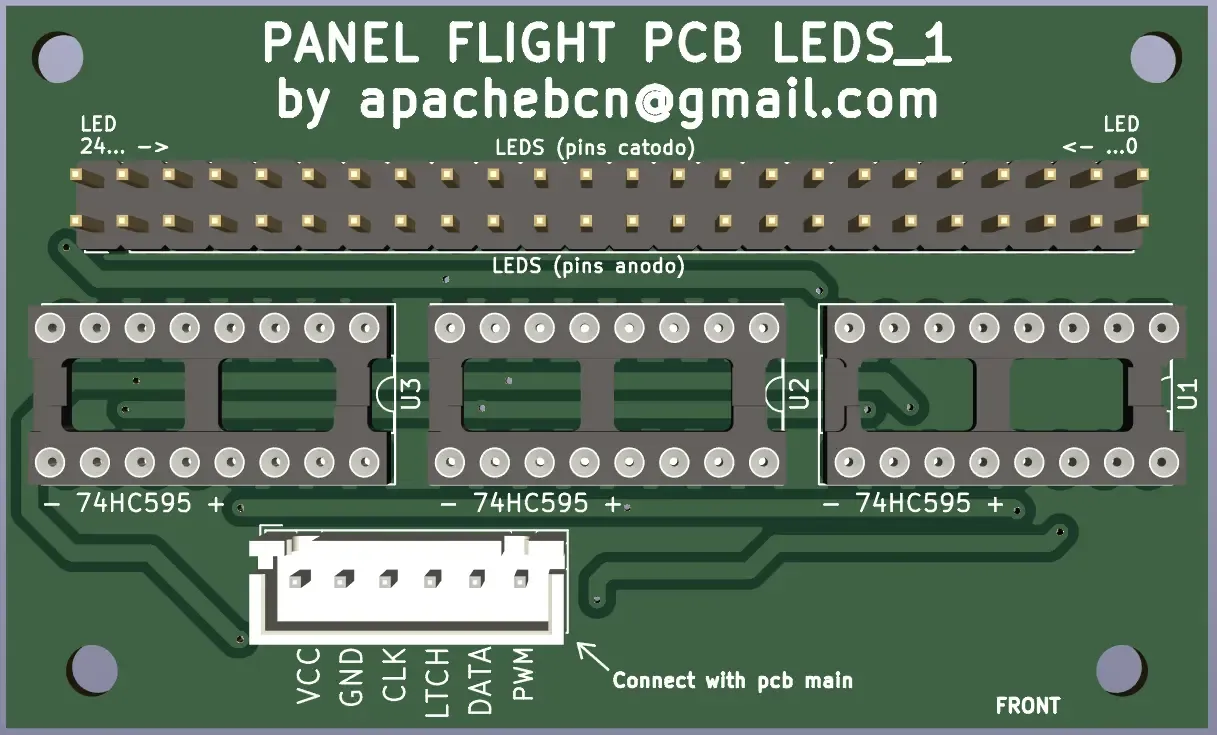

PcbLeds1 de FlightPanel V1 en Kicad (cara frontal)
PcbLeds1 de FlightPanel V1 en Kicad (cara frontal)

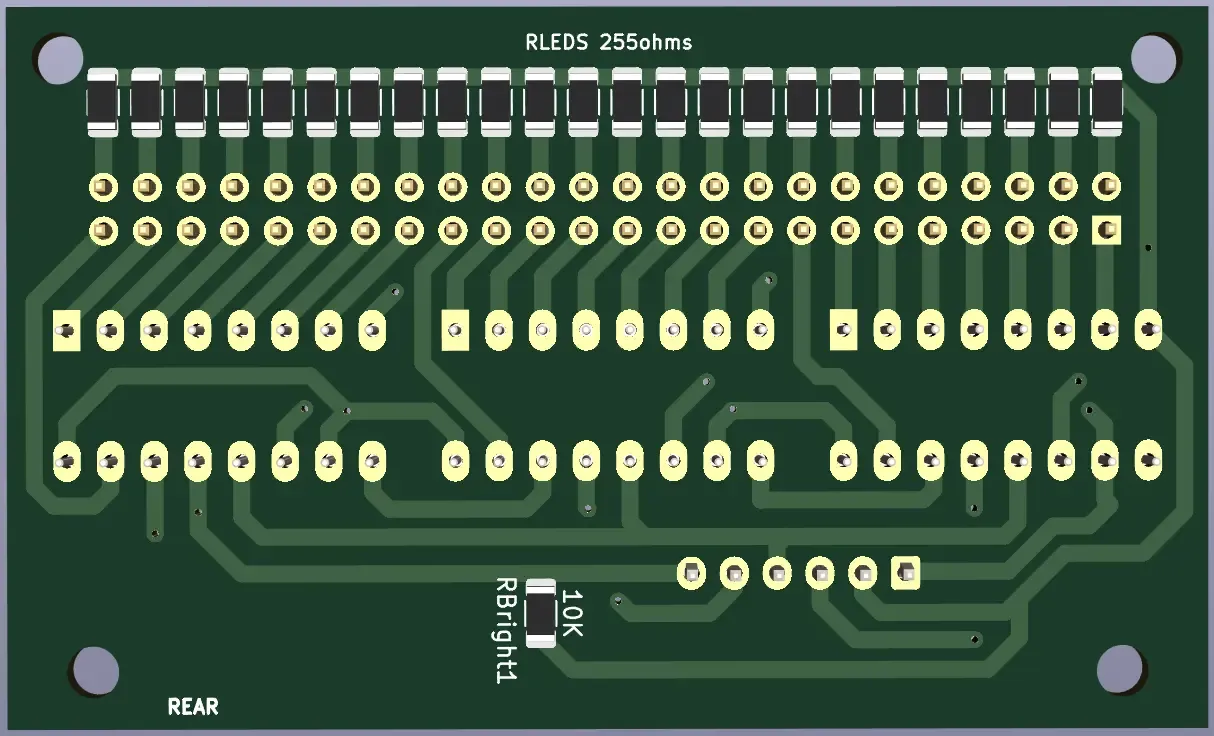

PcbLeds1 de FlightPanel V1 en Kicad (cara trasera)
PcbLeds1 de FlightPanel V1 en Kicad (cara trasera)

PCB LEDS1 fabricado por JLCPCB

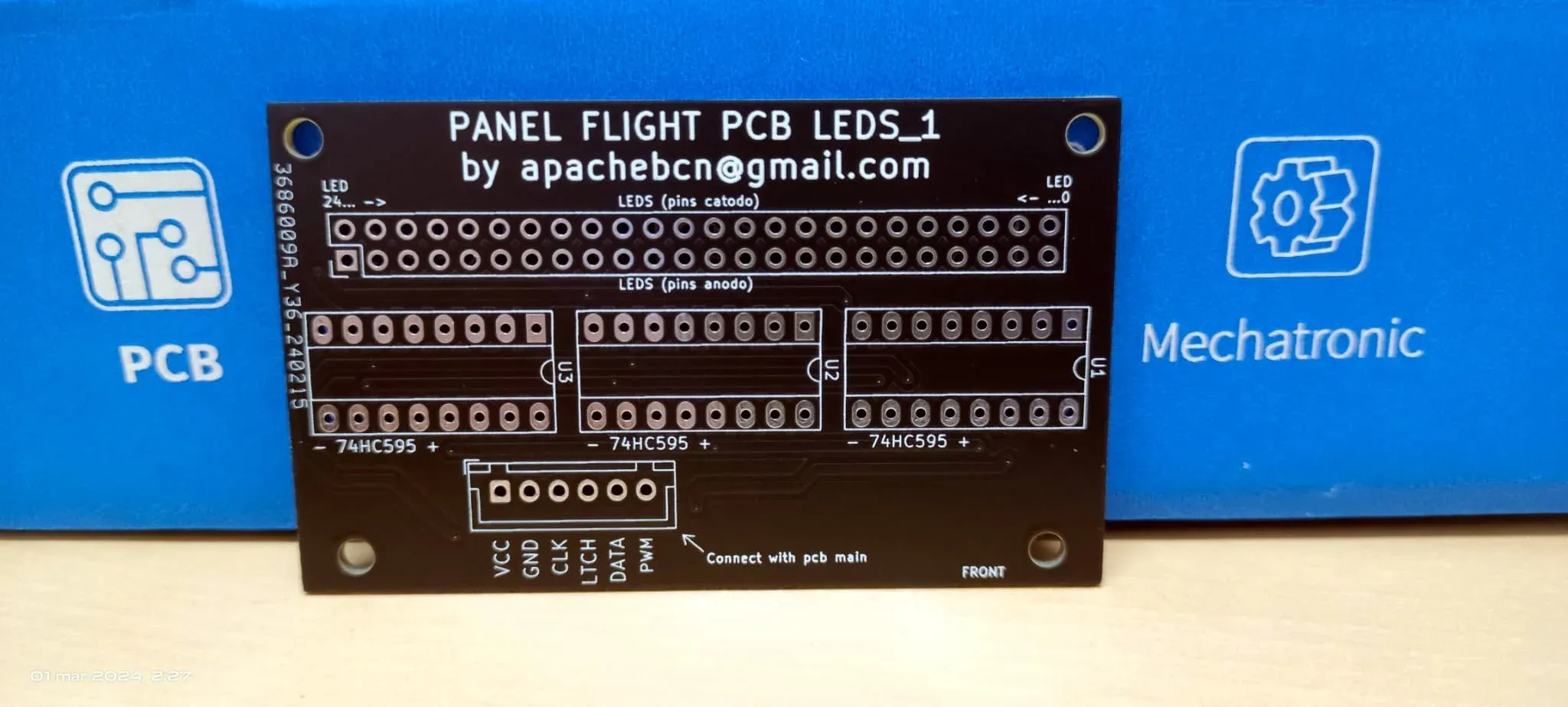

PcbLeds1 de FlightPanel V1 fabricado en JLCPCB (cara frontal)
PcbLeds1 de FlightPanel V1 fabricado en JLCPCB (cara frontal)

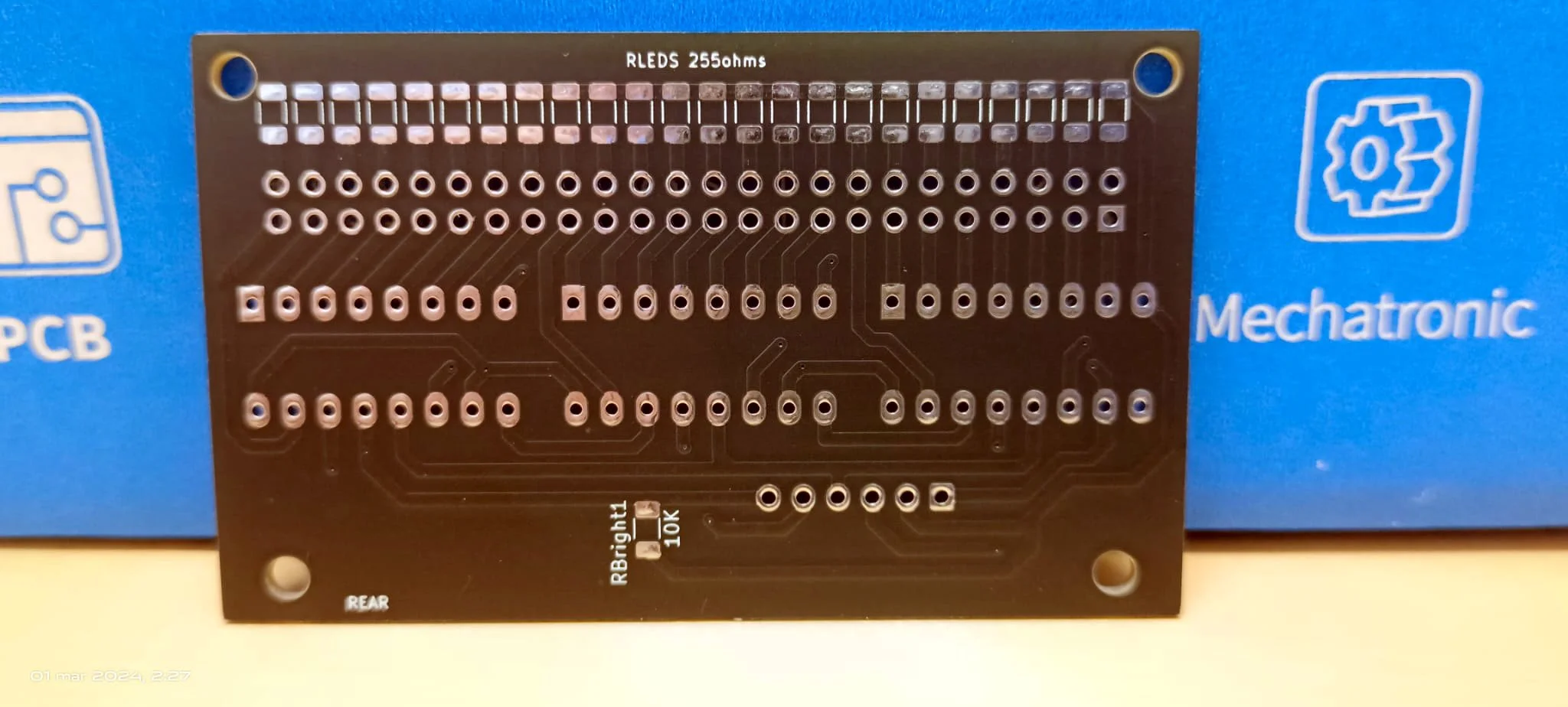

PcbLeds1 de FlightPanel V1 fabricado en JLCPCB (cara trasera)
PcbLeds1 de FlightPanel V1 fabricado en JLCPCB (cara trasera)

PCB LEDS1 fabricado por JLCPCB con los componentes montados

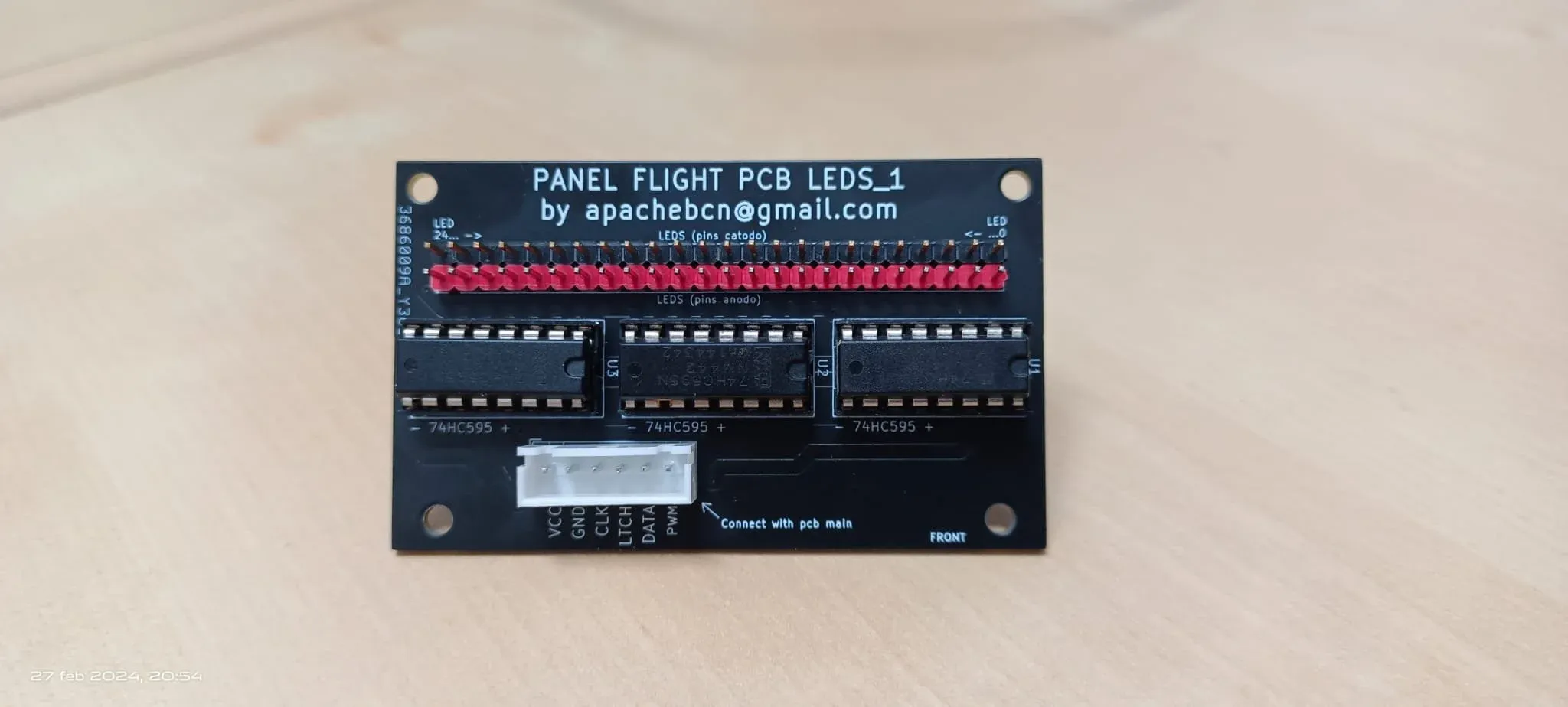

Pcb Leds 1 of Flight Panel V1 manufactured in JLCPCB with the components soldered (front side)
Pcb Leds 1 of Flight Panel V1 manufactured in JLCPCB with the components soldered (front side)

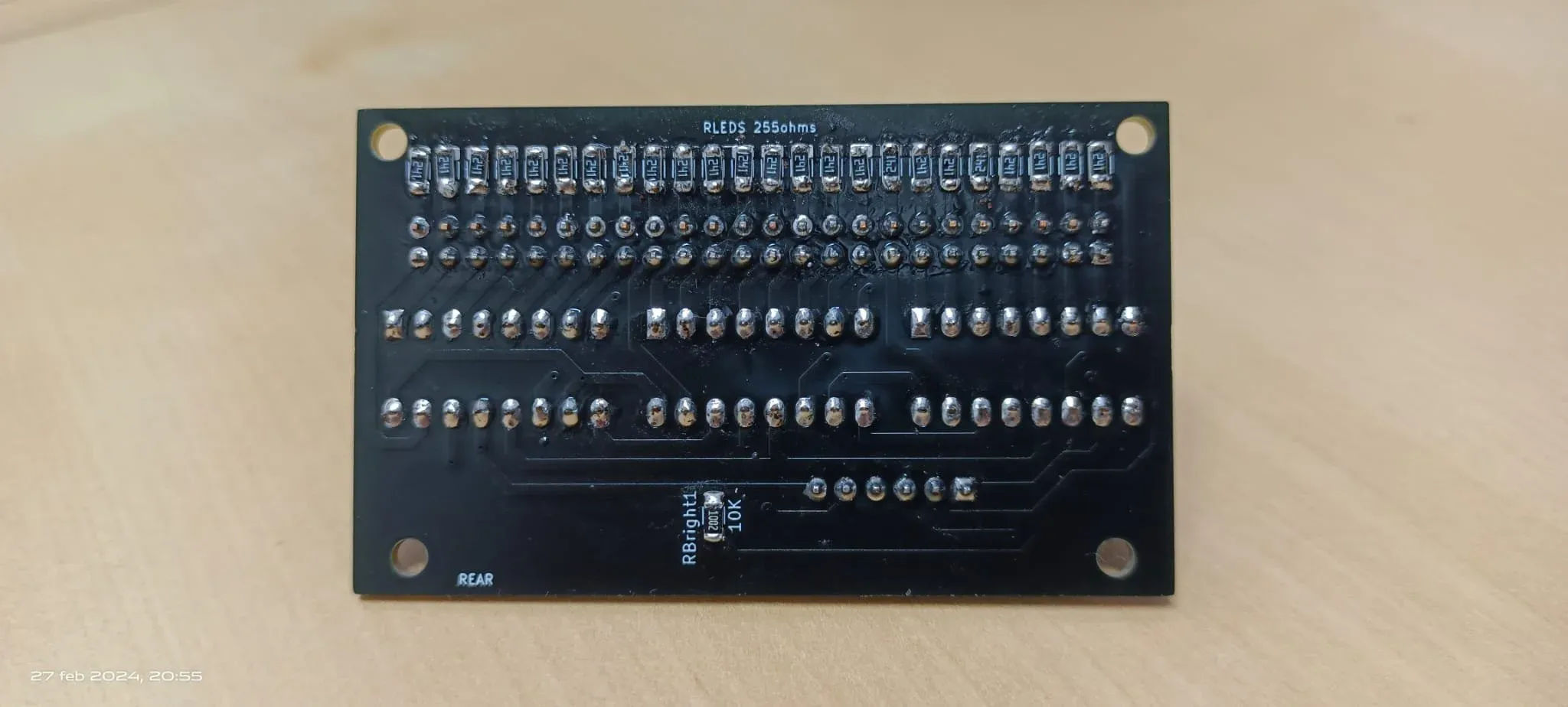

PcbLeds1 de FlightPanel V1 fabricado en JLCPCB con los componentes soldados (cara trasera)
PcbLeds1 de FlightPanel V1 fabricado en JLCPCB con los componentes soldados (cara trasera)

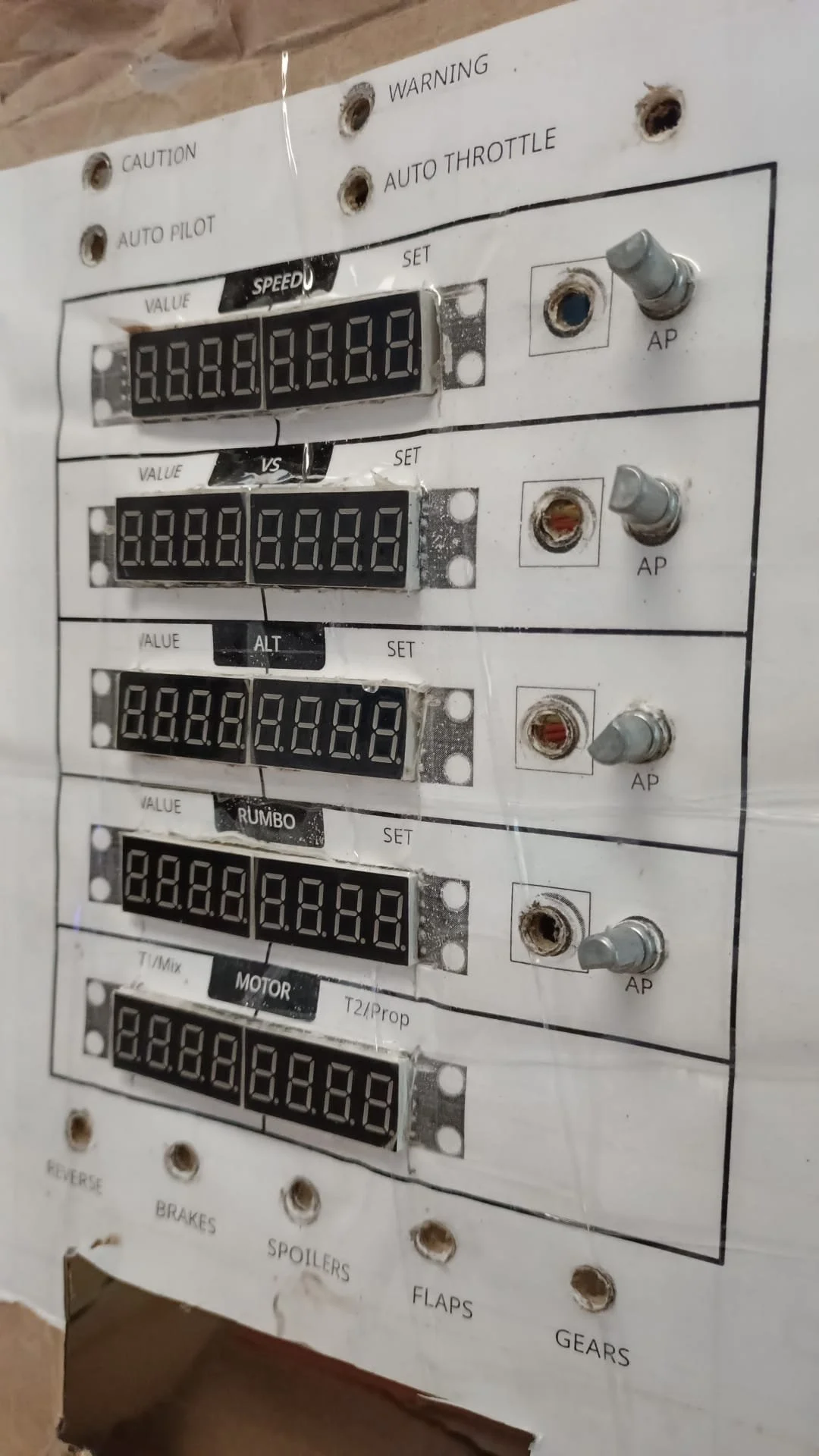

Probando el Autopilot del Flight Panel para msfs2020

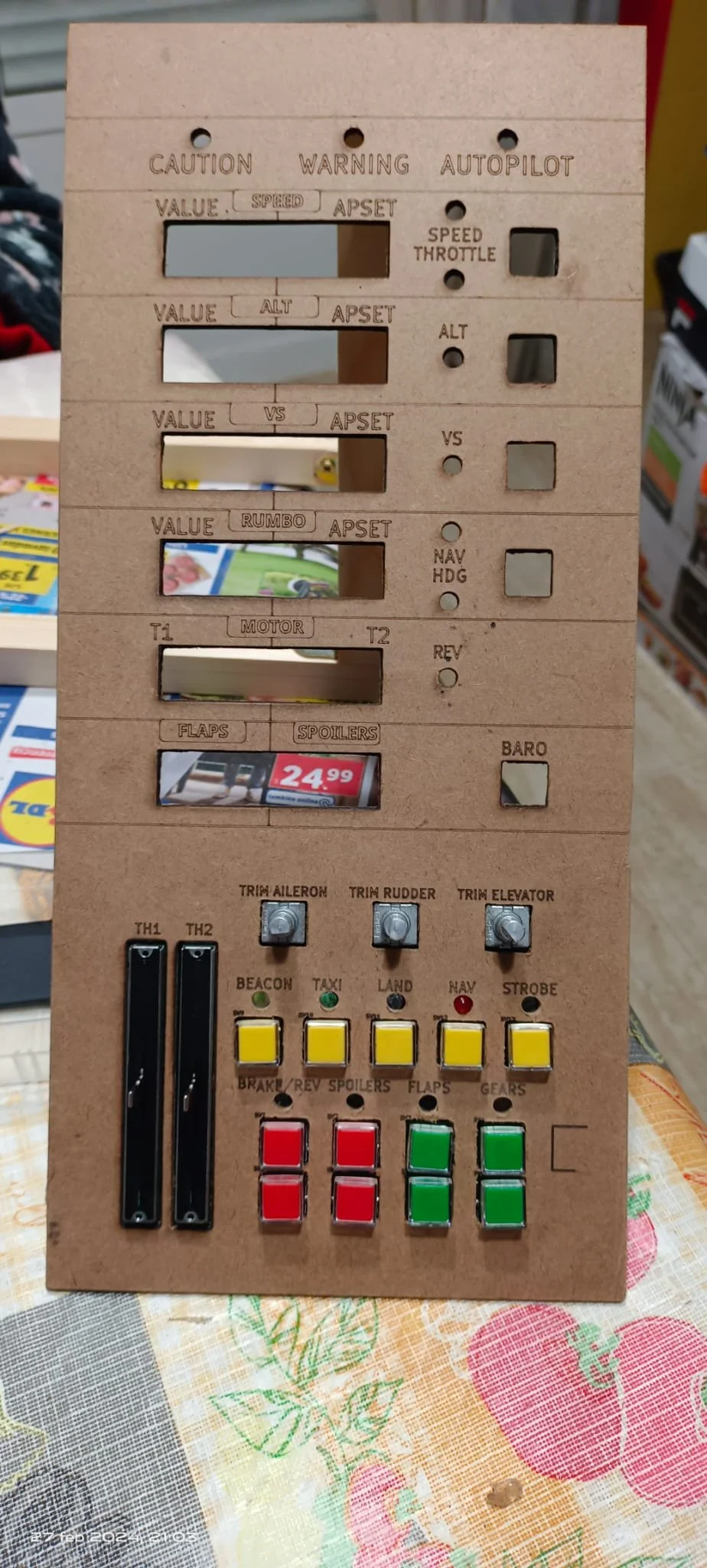

Montandolo en un panel de madera hecho con laser cnc

Documento creado por Pedro Reina Rojas
29 de febrero de 2024
