Típica avería eléctrica en microondas

image-cover

Problema de la típica avería electrica del microondas, que hace saltar el interruptor diferencial o magnetotérmico

Te saltan los "plomos" cuando pones en marcha el microondas, a veces sí, a veces no, y quieres saber porque sucede.
¿Te gustaría saber porque ocurre y como poder solucionarlo?

El sucio truco en los microondas

Esta avería es tan típica y tan popular como el día de los santos inocentes.

¿A quien no le ha saltado alguna vez la luz al encender el microondas?
¿Cuantos de nosotros no hemos descartado nuestro no tan viejo microondas pensando que se trataba de una gran avería?

Os voy a contar brevemente de que se trata esta avería, que no es otra cosa que un mal diseño totalmente intencionado y que no ha progresado a lo largo de muchos años.

En que consiste la avería en que el microondas hace saltar la luz

Todos los microondas tienen como diseño en el cierre y apertura de la puerta el uso de unos ganchos.
Como se puede intuir fácilmente todos estos ganchos se mueven para agarrarse y liberarse del chasis del microondas, ayudados por unos muelles. (similar a lo que hace el mecanismo de una puerta convencional)
Y si os habéis fijado, todas las puertas tienen 2 ganchos.

Algunos microondas tienen estos ganchos de distintos tamaños y distintas formas, pero todos tienen ganchos, y casi siempre son 2.
Los microondas que tienen 2 ganchos, son los que están usando este truco estúpido y absurdo, que hace el chispazo y anular el suministro eléctrico de la casa o establecimiento.

Cuando nosotros abrimos y cerramos la puerta del microondas, cada uno de estos ganchos pulsan y liberan su respectivo pulsador.
A veces uno de estos ganchos tiene más de un pulsador.

Pero además de gestionar varios circuitos por separados, de forma deliverada también abren y cierran contactos que vienen directos de la corriente.
Montado de tal forma, que si alguno de los ganchos llega tarde a presionar su pulsador, se ejerce un cortocircuito totalmente deliverado.

El motivo de esta avería planeada y consentida a conciencia
La gente que entiende y vive de esto, defienden este diseño alegando que es así por motivos de seguridad.
La seguridad se refiere a no permitir que el magnetron pueda funcionar estando el usuario delante con la puerta abierta.

Pero con esto tenemos que asumir que nuestra instalación electrica está en las condiciones adecuadas para soportar un cortocircuito caprichoso.

A mi personalmente me parece tan salvaje como si mi coche reventara una rueda al exceder la velocidad, y el fabricante me dijera que es mejor eso a tener un accidente.
Todos los usuarios que buscan información acerca de que avería de su microondas hace saltar la luz, es esto. Un cortocircuito deliverado y planeado desde el día de su fabricación.

Solución a esta avería

No hay solución estandard y elegante para esto, que no sea someterse a la obligada sustitución de los ganchos.
Y con el consecuente gasto y que será un empezar de nuevo con el mismo plan.
Además supone una operación delicada y forzosa, que no siempre deja la puerta en perfecto estado.

También puedes convertir este sistema, desmontado todo y quitando todos los ganchos.
Haciendo que un solo pulsador active varios relés (todos los necesarios según los circuitos a gestionar)
Es decir, que al abrir y cerrar la puerta, 2 o 3 relés estén gestionando esos circuitos a la vez.
El supuesto riesgo de tener la cabeza cerca del magnetron de forma inconsciente es bastante improbable, además de que notaríamos otras cosas, como el giro de ventiladores, ruidos del magnetrón y etc.
Raramente un relé se va a estropear a corto plazo, y muy raramente de 2 o 3 relés se va a estropear uno causando la extraña consecuencia de que el magnetrón funcionara con la puerta abierta y fuera del programa electrónico del panel del microondas.

Lo que hice yo fue diseñarme un cierre magnético, donde el imán atrae la puerta y la mantiene cerrada, y la puerta presiona un pulsador bastante ligero.
Y este pulsador me activa y desactiva 2 relés simultaneamente.

Puerta de microondas desmontada
Puerta de microondas desmontada

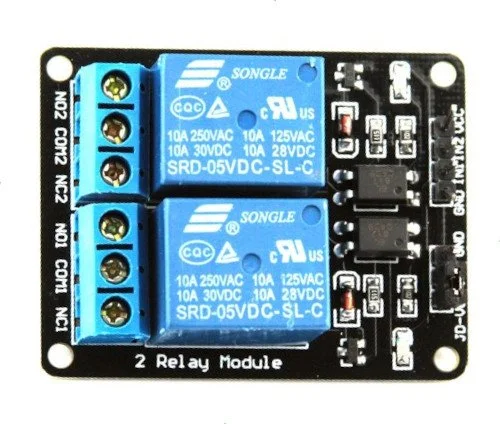

Este es el relé que he usado (son 2 relés en uno):

Relé ttl para sustituir el sistema de ganchos del microondas
Relé ttl para sustituir el sistema de ganchos del microondas

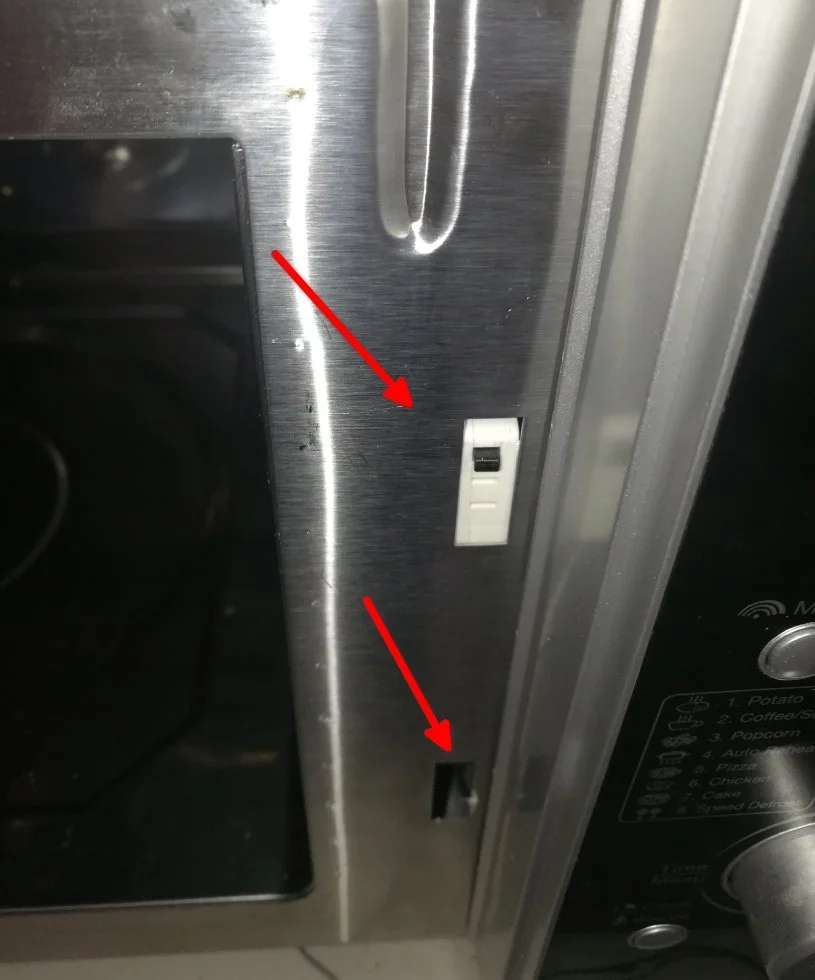

Así queda el chasis del microondas.
Aquí en los huecos se veían unos plásticos que hacían de rampa para que el gancho subiera a la vez que se introducía.
Ahora se ve un pulsador normal en el hueco de arriba, y en el hueco de abajo ahora no hay nada.

Microondas sin ganchos con pulsador estandard
Microondas sin ganchos con pulsador estandard

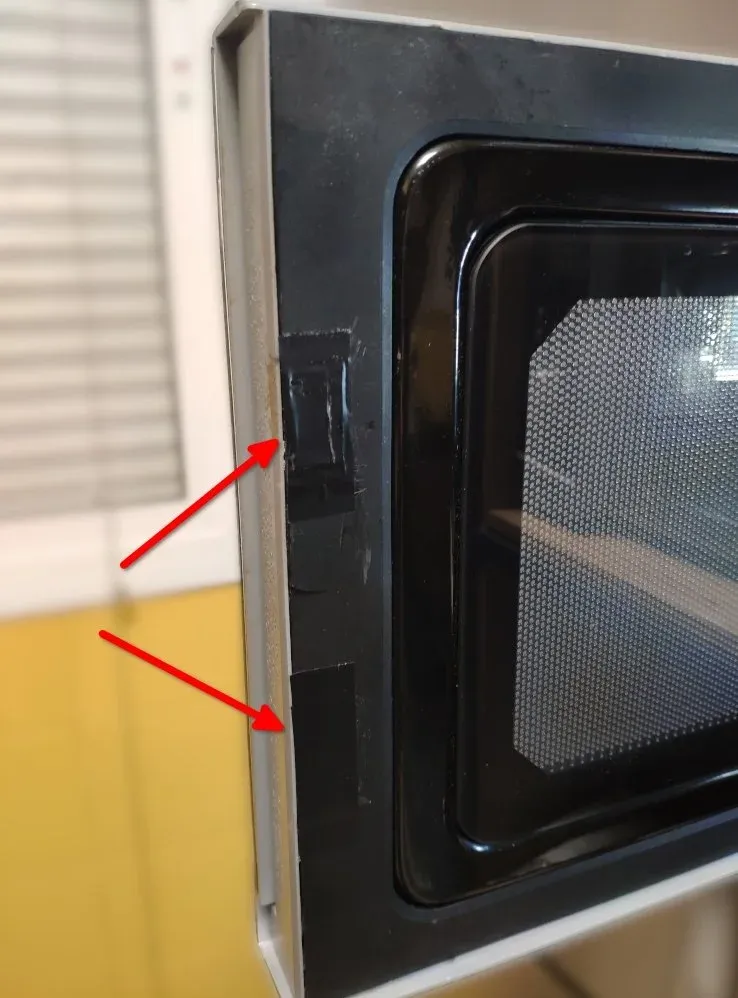

Y así queda finalmente la puerta del microondas.
En el interior de la puerta hay instalado varios imanes de neomidio.
No se ven porque están en el interior.
Y con cinta adhesiva he pegado los orificios que habían para el soporte de ganchos.

Microondas sin ganchos con con imanes de neomidio
Microondas sin ganchos con con imanes de neomidio

Si prefieres verlo más detallado en un video, puedes hacerlo con este youtube:

Documento creado por Pedro Reina Rojas
17 de abril de 2020
